Warmteterugwinning vrij eenvoudig te realiseren

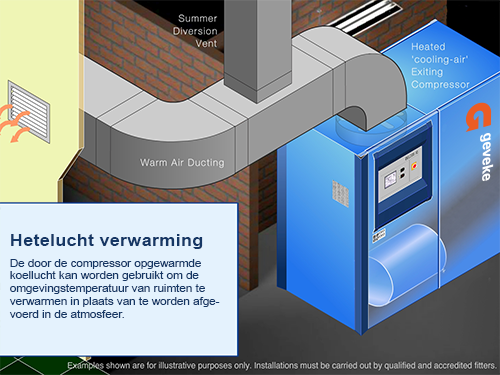

Ruimteverwarming is een eenvoudige manier van warmteterugwinning bij luchtgekoelde compressoren. Als b.v. een kantine of een expeditie ruimte een deel van het jaar verwarmd moet worden, dan is de warme koellucht van de compressor daar via ventilatiekanalen vrij makkelijk naar toe te brengen.

Verwarmingskosten besparen met compressorwarmte.

Bespaar duizenden euro’s per jaar

Of ruimteverwarming loont? Bijna altijd!
Ongeveer 80% van de energie van de compressor komt vrij als bruikbare warmte. Zet dat naast de warmte uit de gasgestookte verwarming, en de gasbesparing laat zich berekenen.
Voorbeeld: een kantine of een expeditieruimte moet van 6:00 tot 18:00 uur worden verwarmd, 5 dagen per week, 34 weken per jaar. Dat is in totaal 2.040 uur per jaar. De compressor is gedurende die tijd ingeschakeld. Onderstaande tabel laat zien dat de besparing per jaar bij een 22 kW compressor € 3.468 is. En bij een 90 kW compressor zelfs meer dan € 16.000,-. Tel uit je winst!


Compressor			Verwarmingsketel			Gaskosten
KW Compressor	KW bij 80% warmte	Koellucht m3/h	kW	Gass-verbruik  m3/h	Verwarming ventilatie m3/h	Bij 2.040 uur p/j en gasprijs € 1,-/m3
22	17,6	2.820	15,6	1.7	1.150	€ 3.468
30	24,0	3.900	25,3	2.7	2.070	€ 5.508
45	36,0	5.220	35,5	3,8	2.600	€ 7.752
55	44,0	8.820	42,5	4.6	4.370	€ 10.812
75	60,0	12.060	56,1	6,1	5.150	€ 13.464
90	72,0	13.380	73,3	7,9	6.300	€ 16.116

Indicatieve besparingen per jaar door warmteterugwinning van een compressorinstallatie voor ruimteverwarming.

Zoals in de tabel is te zien zijn de hoeveelheden koellucht veel groter bij de compressor dan bij de verwarming. Dat betekent: groot gedimensioneerde ventilatiekanalen en een steunventilator.


Procesverwarming met koelwater

Bij watergekoelde compressoren of luchtgekoelde compressoren met een warmteterugwinvoorziening (heat recovery unit), wordt de warmte grotendeels (ca. 65-80%) uit het oliecircuit teruggewonnen. Die warmte komt beschikbaar in het koelwater, wat te gebruiken is voor zowel ruimteverwarming als procesverwarming. Door het transport van de warmte zal er nog wat transportverlies zijn. Het voordeel van procesverwarming is dat het gedurende de productietijd benodigd is. Ook zal dan de compressor zijn ingeschakeld.

Procesverwarming is gedurende de productietijd kostenbesparend.

Onderstaande tabel laat de besparingen per jaar zien gedurende de productietijd van 4.000 uur per jaar door warmteterugwinning. Vergeleken met elektrische verwarming.

Compressor		E-verwarming
KW Compressor	KW bij 65% warmteterugwinning en 10% transportverlies	E-kosten: 4.000 uur p/j en € 0,10/kWh
22	11,4	€ 5.148
30	15,6	€ 7.020
45	23,4	€ 10.530
55	28,6	€ 12.870
75	39,0	€ 17.550
90	46,8	€ 21.060

Indicatieve besparingen per jaar door warmteterugwinning van een compressorinstallatie voor procesverwarming.

Het voordeel van een watergekoeld systeem is dat het makkelijker is om de warmte naar een locatie te brengen die verder weg ligt van de compressorinstallatie. Procesverwarming heeft een warmtevraag die het hele jaar constant is. Dus procesverwarming levert daardoor uiteindelijk een constante en grote besparing, jaar in jaar uit.


Advies op maat?

Door de huidige hoge energieprijzen zijn de terugverdientijden soms al korter dan een jaar, afhankelijk van uw situatie. Wilt u een advies op maat, neem dan contact op met de regionale persluchtadviseur. Ook als het om een persluchtinstallatie gaat die wij niet geleverd hebben. Stuur een e-mail, dan neemt de betreffende lokale adviseur contact met u op.
